硅通孔（TSV）

硅通孔（Through-Silicon Via，TSV）是一种在硅晶圆或芯片上刻蚀出垂直孔洞并填入铜等金属、从而在芯片上下表面之间建立直接电气连接的互连技术，是三维集成与先进封装的关键使能技术。

概述

传统芯片堆叠只能靠边缘的引线键合连接，信号要绕行，路径长、密度低。TSV 直接在芯片内部打通垂直通道，让上下堆叠的芯片以最短路径互连，大幅缩短信号距离、提高带宽并降低功耗。它把原本平面扩展的集成，转变为向上堆叠的立体集成。

核心原理

• 先在硅片上用深反应离子刻蚀出高深宽比的微孔。
• 孔壁沉积绝缘层与阻挡层，再用电镀方式将铜填入通孔。
• 晶圆背面减薄，露出通孔底部，形成上下贯通的导电柱。
• 多颗芯片通过微凸点对准键合，靠 TSV 实现层间高密度互连。

应用场景

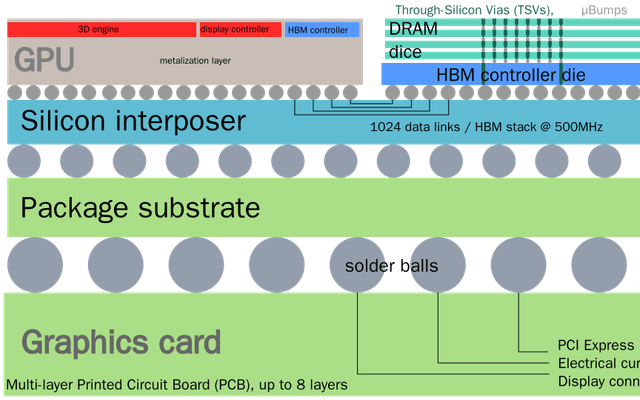

最典型的应用是 HBM 高带宽内存，多层 DRAM 芯片靠 TSV 垂直堆叠，带宽远超普通内存。背照式 CMOS 图像传感器、部分高性能处理器的 3D 堆叠、以及各种先进封装（如芯粒集成）都依赖 TSV 缩短互连、提升密度。它是延续摩尔定律的重要途径之一。

常见问题

问：TSV 和普通 PCB 上的过孔有什么区别？答：普通过孔在电路板上导通不同铜层，尺寸在毫米量级；TSV 直接穿过硅芯片本体导通堆叠的芯片，孔径只有几微米到几十微米，工艺难度和精度要求高得多。

问：为什么 TSV 制造成本高？答：它需要深孔刻蚀、绝缘沉积、电镀填铜、晶圆减薄和精密键合等一系列高难度工序，任何一步缺陷都可能导致整颗堆叠失效，良率控制困难，因此成本较高，多用于高附加值产品。
