芯片制程（纳米工艺）

芯片制程（又称纳米工艺、制程节点）是描述集成电路制造工艺先进程度的技术指标，通常以纳米为单位命名，如 14nm、7nm、5nm 等，数字越小一般代表工艺越先进。

概述

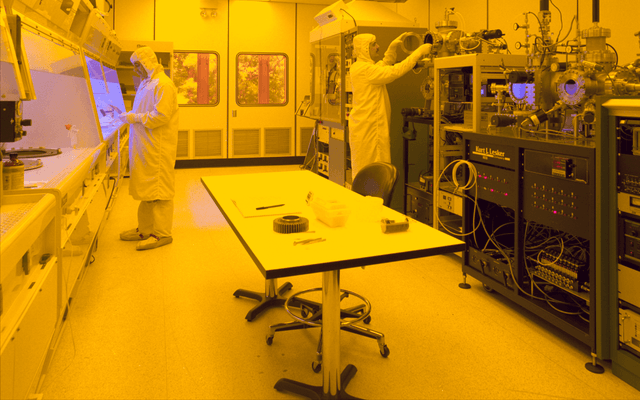

芯片是在硅晶圆上通过光刻、蚀刻、沉积、掺杂等数百道工序逐层「雕刻」出电路而成的。早期的制程数字大致对应晶体管栅极的实际尺寸，尺寸缩小意味着同样面积能塞进更多晶体管，芯片因此更快、更省电——这也是著名的摩尔定律所描述的趋势。

不过在近些年的先进节点上，「几纳米」已演变为厂商的代号式命名，并不严格等于某个物理尺寸，不同厂商的同名节点密度和性能也可能差别明显。因此比较工艺先进程度时，晶体管密度、能效等实际指标比数字本身更有参考价值。

主要特点

• 数字越小越先进：同代产品中，更先进制程通常带来更高性能、更低功耗或更小的芯片面积。
• 命名趋于营销化：先进节点的纳米数是命名习惯而非真实尺寸，跨厂商不可直接对比。
• 依赖尖端设备：先进制程离不开高端光刻机（如 EUV 极紫外光刻），设备与技术门槛极高。
• 晶体管结构演进：从平面晶体管到 FinFET，再到 GAA 环绕栅极，结构不断革新以延续微缩。
• 成本高昂：越先进的制程研发和建厂投入越大，全球仅少数厂商能持续跟进。

行业格局

目前能量产最先进制程的主要是台积电、三星和英特尔等少数厂商，中国大陆的代表企业是中芯国际。由于先进光刻设备受到出口管制，制程也成为科技竞争与「卡脖子」话题的焦点。手机 SoC、电脑 CPU 和 GPU 等对性能功耗敏感的芯片通常率先采用最新工艺，而汽车、家电类芯片则大量使用更成熟的制程。

常见问题

问：制程数字越小，芯片就一定越强吗？答：不一定。制程只是基础条件之一，芯片性能还取决于架构设计、频率、散热等因素；不同厂商的同名节点也不等价。

问：为什么先进制程这么难做？答：因为它需要 EUV 光刻机等极其昂贵复杂的设备、庞大的研发投入和长期工艺积累，全球只有极少数公司具备量产能力。

问：老制程芯片还有用吗？答：有。成熟制程成本低、良率稳定，广泛用于汽车电子、电源管理、物联网等对尖端性能要求不高的领域，需求量依然巨大。
