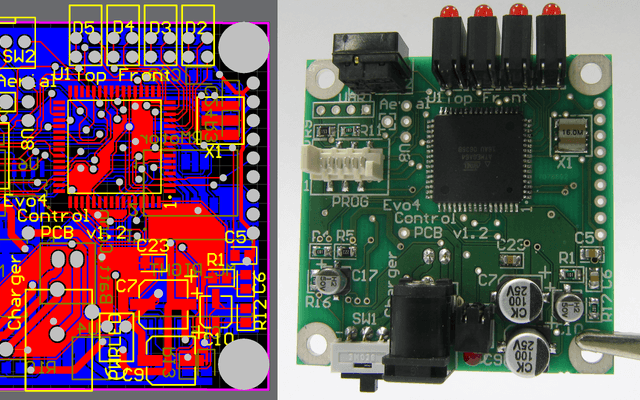

PCB（印刷电路板）

PCB（Printed Circuit Board，印刷电路板）是以绝缘板材为基底、表面覆盖导电铜层，并通过预先设计好的线路图形把电子元件电气互连的板状结构，是现代电子设备中承载和连接元器件的基础部件。

概述

在 PCB 出现之前，电子设备靠手工飞线连接元件，体积大、可靠性差。PCB 把线路以铜箔的形式固化在绝缘板上，实现了批量化、标准化生产。一块典型的 PCB 由基材、铜箔、阻焊层和丝印层组成。按导电层数可分为单面板、双面板和多层板，高端主板与手机主板往往达到十几层甚至二十多层。

核心特点

• 基材常用 FR-4 环氧玻璃布板，兼顾绝缘、强度与耐热性。
• 层与层之间靠过孔（Via）导通，多层板通过盲孔、埋孔提升布线密度。
• 表面绿色部分是阻焊层，起绝缘和防氧化作用；白色文字是丝印层，标注元件位号。
• 焊盘经过沉金、喷锡等表面处理，便于元件焊接并防止铜面氧化。

应用场景

PCB 几乎无处不在：电脑主板、显卡、内存条、手机主板、家电控制板、汽车电子、LED 灯板都是 PCB。消费电子追求高密度多层板与柔性板，工业和电源设备则常用厚铜板以承载大电流。可以说，没有 PCB 就没有现代电子工业。

常见问题

问：主板为什么大多是绿色？答：绿色其实是阻焊油墨的颜色，早期绿色油墨成本低、检测缺陷时对比度好，逐渐成为行业习惯。如今也有黑、蓝、红、白等多种颜色，性能上并无本质差别。

问：层数越多的 PCB 就越好吗？答：不能一概而论。层数越多可容纳越复杂的布线、越有利于信号完整性和电源分配，但成本和工艺难度也大幅上升。够用即可，盲目堆层反而浪费。
