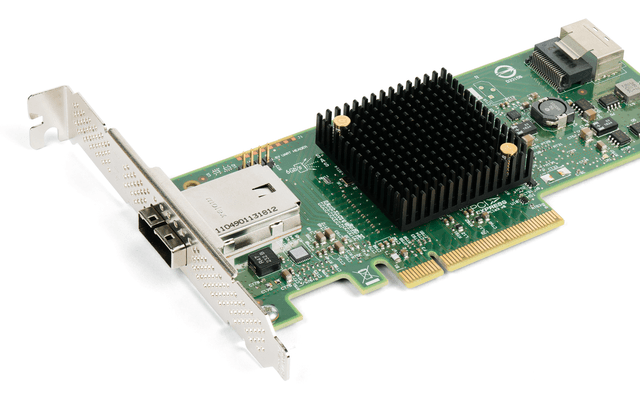

PCIe (PCI Express) 总线

PCIe(PCI Express)是一种高速串行点对点的计算机扩展总线标准,负责在 CPU 与显卡、固态硬盘、网卡等内部设备之间传输数据,是现代电脑主板上最核心的互连通道。

概述

PCIe 由行业组织 PCI-SIG 制定和维护,用来取代早期的并行 PCI 和 AGP 总线。它于 2003 年前后推出第一代规范,此后不断演进,每一代的单通道速率大约翻倍,同时保持向下兼容——新显卡插在旧主板上通常仍可工作,只是带宽受限于较低的一方。

与老式并行总线不同,PCIe 采用点对点连接:每个设备独享自己的链路,而不是多个设备挤在一条共享总线上,因此干扰更少、速度更高、扩展更灵活。数据通过一个或多个「通道」(lane)传输,通道数越多,总带宽越大。

主要特点

• 串行点对点架构:每个设备独享链路,避免共享总线的争用问题,信号频率可以做得更高。
• 通道可伸缩:常见规格有 x1、x4、x8、x16,显卡一般用 x16 插槽,NVMe 固态硬盘多用 x4 通道。
• 代际持续升级:从 PCIe 1.0 到 5.0 及更新版本,每代带宽大致翻倍,满足显卡和 SSD 不断增长的吞吐需求。
• 向下兼容:不同版本的设备与插槽可以混用,按较低版本的速率运行。
• 用途广泛:除插槽形态外,M.2、雷电(Thunderbolt)等接口在底层也走 PCIe 通道。

与日常硬件选购的关系

装机时常见的「PCIe 4.0 x16」表示该插槽使用第四代规范、16 条通道。对游戏显卡而言,3.0 与 4.0 的实际差距通常不大;而对高端 NVMe 固态硬盘,版本直接决定了顺序读写速度的上限。CPU 和主板芯片组提供的 PCIe 通道总数有限,安装多块设备时可能出现通道拆分,这也是选购主板时需要留意的参数。

常见问题

问:PCIe x16 插槽插 x1 或 x4 的设备可以吗?答:可以。PCIe 允许小通道设备插入大插槽正常工作,反过来部分开口设计的插槽也能容纳更长的卡,只是带宽按实际协商的通道数计算。

问:旧主板插新一代显卡会不会不能用?答:一般能用。PCIe 向下兼容,设备会自动协商到双方都支持的最高版本运行,多数场景性能损失有限。

问:PCIe 和 NVMe 是什么关系?答:PCIe 是底层传输通道,NVMe 是跑在 PCIe 之上的存储协议。常说的 NVMe 固态硬盘,就是通过 PCIe 通道连接并使用 NVMe 协议的 SSD。
