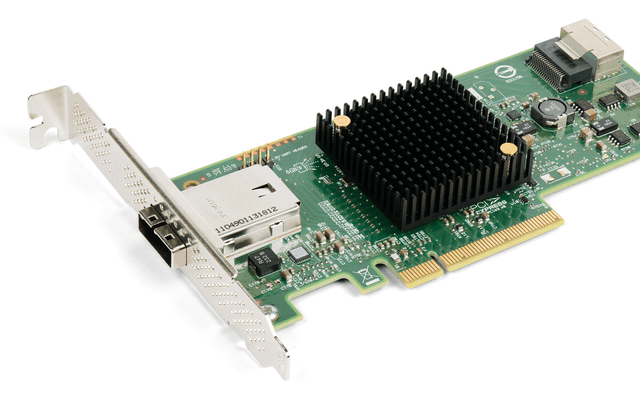

PCI Express（PCIe）

PCI Express（PCIe）是一种用于连接计算机内部硬件的高速串行扩展标准，主要负责在主板与显卡、固态硬盘、网卡等设备之间传输数据。

概述

PCIe由PCI-SIG负责制定和维护，设计目标是替代传统PCI、PCI-X以及AGP等扩展总线。与共享带宽的并行总线不同，PCIe采用点对点连接和分组传输机制，每个设备通常拥有独立的数据通道，有助于减少设备之间的竞争。

PCIe以“通道”（lane）作为基本传输单位，常见规格包括x1、x4、x8和x16。通道数量越多，理论带宽通常越高，因此显卡常使用x16插槽，而扩展卡、网络适配器和部分存储设备可能使用较少通道。PCIe不同代际持续提升单通道传输能力，但实际速度还会受到设备、主板、协议开销和应用场景影响。

主要特点

• 高速串行传输：采用高速差分信号和分组通信，适合处理大规模数据交换。
• 点对点架构：设备与主机之间建立专用链路，相比传统共享总线更容易扩展带宽。
• 多种通道宽度：通过x1、x4、x8、x16等配置适配不同设备的性能需求。
• 较好的兼容性：不同代际设备通常可以协同工作，但链路速度一般会按较低一方的能力运行。
• 应用范围广：可连接显卡、声卡、Wi-Fi与以太网适配器、硬盘控制器以及NVMe固态硬盘等。

常见应用

桌面电脑中，显卡通常安装在主板上的PCIe x16插槽；NVMe固态硬盘则常通过主板上的M.2插槽接入PCIe通道。服务器还会使用PCIe连接高速网络卡、存储控制器、加速卡和其他数据中心硬件。

常见问题

问：PCIe和PCI有什么区别？答：PCIe是较新的串行点对点标准，通常具有更高带宽和更灵活的扩展方式；PCI是较早的共享并行总线，现已较少用于新设备。

问：PCIe x16一定比PCIe x4快吗？答：在接口代际相同且设备能够利用全部通道时，x16通常提供更高理论带宽，但最终性能还取决于设备本身和实际工作负载。

问：PCIe能向下兼容吗？答：多数情况下，不同代际的PCIe设备和插槽可以协同使用，但会以双方共同支持的规格运行，并且物理插槽和设备尺寸仍需匹配。
