NVMe 是专为闪存设计的存储传输协议,通过 PCIe 直连 CPU,相比 SATA 接口延迟降低 6 倍以上,顺序读取速度可达 7000 MB/s 以上。PCIe 4.0 和 5.0 的普及进一步将这一数字推向极限。

| 类型 | 闪存存储传输协议 |
| 物理接口 | M.2、U.2、PCIe Add-in Card |
| 标准发布年 | 2011年(NVMe 1.0) |
SATA 接口沿用了为机械硬盘设计的 AHCI 协议,指令队列深度最大 32,每条队列只有 1 个命令。NVMe 原生支持65535 个命令队列,每队列最多 65535 条命令,天然适配闪存的并行架构。NVMe SSD 延迟在 50-100 微秒,而 SATA SSD 约 200-400 微秒,HDD 更慢至 8-12 毫秒。
走 PCIe 4.0 x4 的 M.2 NVMe 盘(如三星 990 Pro)顺序读取达 7450 MB/s;PCIe 5.0 盘(如 Crucial T705)在 2023 年突破 14000 MB/s,但实际使用中受限于散热,持续写入时速度往往跌回一半。[1]

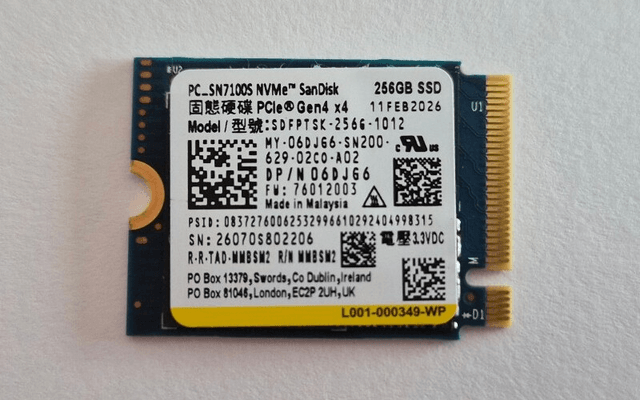

消费级 NVMe 主要是 M.2 2280 规格(22mm 宽×80mm 长),企业级还有 U.2(2.5 英寸盒装,外观像 SAS 硬盘)和 E1.S/E3.S 等新型态。U.2 盘支持热插拔,散热更好,适合服务器机架。Meta、Google 数据中心大规模使用 NVMe U.2 替代 SAS SSD,降低延迟同时简化存储软件栈。

| 类型 | 闪存存储传输协议 |
| 物理接口 | M.2、U.2、PCIe Add-in Card |
| 标准发布年 | 2011年(NVMe 1.0) |
