前端总线（FSB）

前端总线（Front Side Bus，FSB）是经典PC架构中连接中央处理器与北桥芯片的系统总线，CPU对内存、显卡及其他外设的所有访问都要经由这条通道，其频率与位宽直接决定了处理器与外界交换数据的能力，是2000年代装机玩家耳熟能详的核心参数。

概述

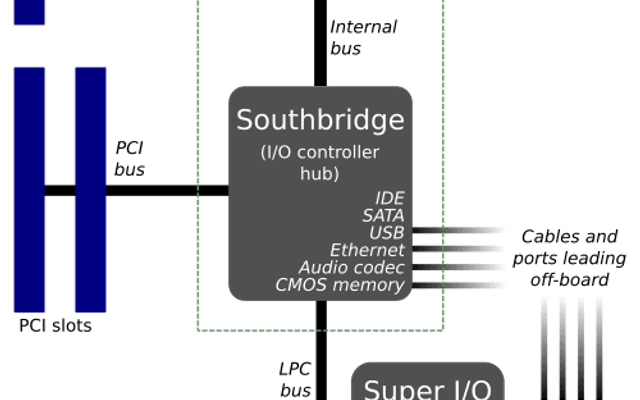

在传统的北桥南桥架构中，北桥集成内存控制器并连接AGP或PCIe显卡，南桥管理USB、硬盘等低速设备。CPU通过前端总线与北桥通信，再由北桥中转到内存和显卡。前端总线之名与后端总线相对：后者是当年CPU连接外置二级缓存的通道，后来缓存并入芯片内部，前端总线便成了CPU唯一的对外干道。英特尔平台的FSB采用四倍数据率技术，物理时钟200MHz即可标称800MT/s；奔腾4至酷睿2时代，FSB从400MT/s一路提升到1600MT/s。

核心特点

• 共享干道：CPU的访存、显卡通信全部挤在同一条总线上，容易拥塞。
• 四倍泵送：每个时钟周期传输四次数据，标称频率为物理频率的四倍。
• 64位位宽：以1600MT/s计算，峰值带宽约12.8GB/s。
• 超频关键：提升FSB频率会同步拉高CPU与内存频率，是当年超频的主要手段。

被取代的历程

前端总线的致命弱点是所有流量共享带宽，且访存必须绕道北桥、延迟居高不下。AMD在2003年的K8架构率先把内存控制器集成进CPU，并以HyperTransport点对点互连取代FSB，访存延迟大幅下降；英特尔于2008年的Nehalem架构跟进，推出QPI互连并整合内存控制器，北桥职能逐渐并入CPU，FSB就此退出历史舞台。今天CPU与芯片组之间的DMI链路、多路服务器之间的UPI互连，都是这场变革的延续。

常见问题

问：现在的CPU还有前端总线吗？答：没有了。内存控制器和PCIe控制器都已集成在CPU内部，内存与显卡直连处理器，CPU与芯片组之间改用DMI等专用链路。

问：当年常说的FSB 800MHz是真实频率吗？答：不是，物理时钟其实是200MHz，凭借每周期四次传输折算出800MT/s的等效速率，习惯上被叫作800MHz。

问：为什么集成内存控制器能提升性能？答：省去了经北桥中转的一跳，访存延迟显著降低，且内存带宽不再与其他流量抢占同一条总线。
