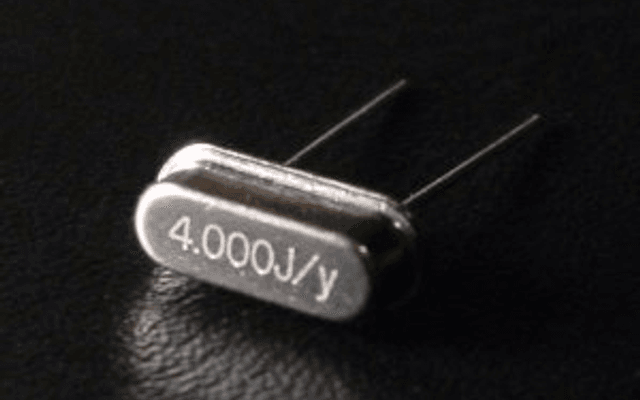

晶振（石英振荡器）

晶振（石英晶体振荡器）是一种利用石英晶体压电效应产生固定频率振荡信号的元件，为数字电路提供高精度的时钟基准。它常被形象地称为电子设备的心脏起搏器。

概述

石英晶体在受到电压时会产生机械形变，而形变又会反过来产生电压，这种压电效应使晶体在特定频率下发生稳定的谐振。将石英片切割成特定尺寸并封装，配合振荡电路，就能输出频率极其稳定的方波信号。常见的基准晶振频率有32.768千赫（用于实时时钟）和数兆赫到数十兆赫（用于主板时钟）。

核心原理

• 压电效应：石英晶体的机械振动频率由切割方式和厚度精确决定，受温度影响很小。
• 频率稳定度：优质晶振的频率误差可达百万分之几，远超普通电阻电容振荡电路。
• 倍频与分频：主板上的时钟发生器（Clock Generator）以晶振为基准，通过锁相环倍频，为CPU、内存、总线生成各自所需的高频时钟。

应用场景

晶振广泛存在于电脑主板、手机、路由器、手表和各类嵌入式设备中。主板依靠它同步CPU与内存的工作节拍；实时时钟芯片用32.768千赫晶振维持断电后的走时；无线通信设备用它保证收发频率精确。可以说没有晶振，数字系统就失去了统一的时间基准。

常见问题

问：晶振和时钟发生器是一回事吗？答：不完全是。晶振提供原始的低频基准信号，时钟发生器则以它为源头倍频出系统各部分所需的多种高频时钟，二者配合工作。

问：晶振损坏会怎样？答：晶振故障常导致设备完全无法启动或时间走不准，因为整个数字系统失去了统一节拍，属于较隐蔽的硬件故障。
