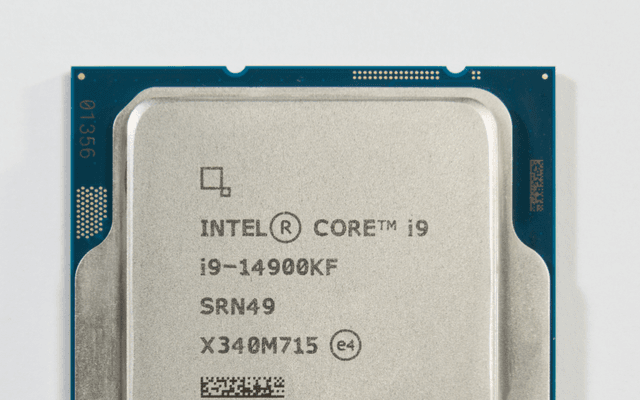

CPU（中央处理器）

基本原理

CPU的工作流程可以简化为「取指—译码—执行」三步循环。取指阶段从内存读取指令，译码阶段将机器码解析为微操作，执行阶段由算术逻辑单元（ALU）完成实际运算。现代处理器引入流水线技术，让这三个阶段并行进行，一颗运行在 3 GHz 的 CPU 每秒可发起 30 亿次时钟周期，每个周期内多条指令同时处于不同执行阶段。

为了进一步压榨性能，高端 CPU 还采用乱序执行——不按程序顺序运行指令，而是动态调度让执行单元保持满载，结果提交时再恢复正确顺序。Intel 从 Pentium Pro（1995年）开始商用此技术，后来成为 x86 桌面处理器的标配。[1]

核心数量与多线程

2005 年前，CPU 性能提升主要靠提高频率。Pentium 4 频率逼近 4 GHz 后功耗和发热双双失控，Intel 转向多核路线。如今主流桌面 CPU 已是 8-24 核，AMD Ryzen 9 7950X 拥有 16 核 32 线程，服务器级的 EPYC Genoa 更达 96 核。

超线程（Hyper-Threading）是 Intel 的技术，每个物理核心伪装成两个逻辑核心，通过共享执行单元来提高利用率，适合 I/O 密集或线程众多的负载，但对单线程游戏几乎无效。AMD 对应技术称为 SMT（同步多线程）。

制程与功耗趋势

2022 年 Intel 13 代（Raptor Lake）在 Intel 7（约等效 10nm）工艺下 Core i9-13900K 全核睿频功耗可破 250W；而 AMD Zen 4 的 Ryzen 7600X 在台积电 5nm 工艺下全核功耗约 88W，同性能下功耗优势显著。台积电 3nm 量产后，苹果 M3 系列率先采用，将移动端性能推向新高度。制程演进与功耗墙的博弈，直接决定了未来 CPU 的路线——更多核心还是更高频率，始终是工程师的两难选择。
